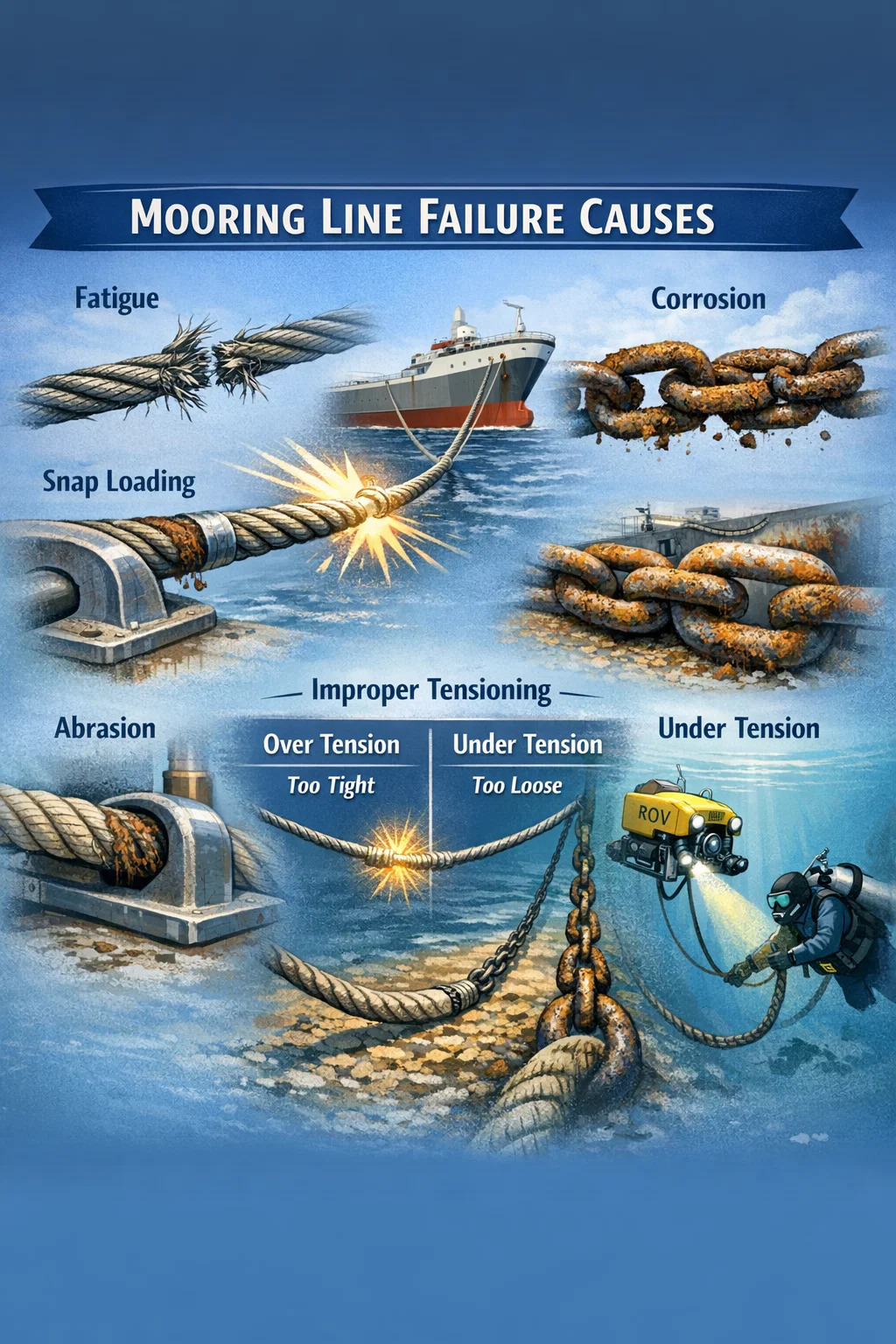

شرح الأسباب الشائعة لفشل خط الإرساء

يعد فشل خط الإرساء أحد أكثر الأحداث أهمية في العمليات البحرية والبحرية. تشمل الأسباب الرئيسية إجهاد المواد، والشد غير المناسب، والتآكل، والتآكل، والتحميل المفاجئ، وأنظمة الفحص غير الملائمة. يعد فهم كل من آليات الفشل هذه بالتفصيل أمرًا ضروريًا لمشغلي السفن ومهندسي الموانئ ومديري المنشآت البحرية الذين لا يستطيعون تحمل عواقب الانفصال غير المنضبط - العواقب التي تتراوح بين فقدان البضائع والأضرار الهيكلية للكوارث البيئية والخسائر في الأرواح.

تتناول هذه المقالة النطاق الكامل لل خط رسو أسباب الفشل، مدعومة ببيانات الحادث والمبادئ الهندسية والملاحظات الميدانية. سواء كنت تدير وحدة تخزين وتفريغ الإنتاج العائمة (FPSO)، أو ناقلة البضائع السائبة على الرصيف، أو منصة حفر شبه غاطسة، فإن آليات الفشل التي تمت مناقشتها هنا تنطبق عبر تكوينات الإرساء.

التعب: المتراكم الصامت للضرر

يعتبر الإرهاق مسؤولاً عن نسبة غير متناسبة من فشل خطوط الإرساء، خاصة في البيئات البحرية حيث تخضع الخطوط للتحميل الدوري المستمر من الأمواج والتيار وحركة السفينة. على عكس فشل التحميل الزائد المفاجئ، يتراكم تلف الكلال بشكل غير مرئي على مدى آلاف أو ملايين دورات التحميل، حتى ينتشر التشقق عبر جديلة سلكية أو حزمة ألياف صناعية وأجزاء الخط دون سابق إنذار.

في خطوط إرساء الحبال السلكية، يظهر التعب على شكل أسلاك مكسورة في الخيوط الخارجية. تشير إرشادات الصناعة من DNV وAPI RP 2SK إلى ذلك يمكن أن يتعرض خط إرساء الحبال السلكية إلى فشل الكلال بعد تراكم الضرر الذي يعادل 10-20% فقط من حمل الكسر الاسمي المطبق بشكل دوري على مدى ملايين الدورات ، وهي عتبة أقل بكثير مما يتوقعه معظم المشغلين بشكل بديهي. بالنسبة للخطوط الاصطناعية - البوليستر، أو HMPE، أو النايلون - يظهر تلف الكلال على شكل زحف الألياف، والتآكل الداخلي بين الخيوط، وتغير الصلابة التدريجي.

يتأثر عمر الكلال لخط الإرساء بشكل كبير بنطاق التوتر (الفرق بين الحد الأدنى والحد الأقصى للحمل في الدورة)، ومتوسط ​​التوتر، وتكرار التحميل. الخطوط المعرضة لنطاق توتر عالي بأحمال متوسطة مرتفعة تستهلك عمر الكلال بشكل أسرع بكثير. في البيئات البحرية القاسية مثل بحر الشمال أو خليج المكسيك خلال موسم الأعاصير، يمكن أن يؤدي خط الإرساء إلى تراكم أضرار التعب لسنوات في غضون أسابيع.

محركات التعب الرئيسية التي يجب مراقبتها

• دول أعالي البحار التي تولد رحلات بحرية كبيرة
• تتماشى حركات الأوعية الرنانة مع ترددات الموجة السائدة
• يؤدي التوتر المنخفض إلى ركوب الدراجات المشدودة (انظر التحميل المفاجئ أدناه)
• هندسة سلسال غير لائقة تركز على الانحناء عند الخيوط العادلة
• تمديد العمر التشغيلي بما يتجاوز افتراضات التصميم الأصلي

التحميل المفاجئ: آلية الفشل الأكثر عنفًا

يحدث التحميل المفاجئ عندما يتراخى خط الإرساء ثم يتم اهتزازه فجأة بسبب حركة السفينة. يمكن أن يكون الحمل الديناميكي المفروض أثناء الخاطف من ضعفين إلى عشرة أضعاف حمل الكسر الثابت للخط مما يجعلها القوة الأكثر تدميراً التي يمكن أن يواجهها نظام الإرساء. يمكن للخطوط التي تتحمل سنوات من التحميل الدوري العادي أن تنفصل على الفور أثناء حدث تحميل سريع واحد.

الخطوط الاصطناعية - وخاصة النايلون، الذي يتمتع باستطالة عالية - معرضة للخطر بشكل خاص لأنها تخزن وتطلق الطاقة بشكل مرن. عندما يصبح خط النايلون المرتخي مشدودًا، يكون إطلاق الطاقة فوريًا ويمكن أن يتجاوز حمل الصدمة الناتج الحد الأدنى لحمل كسر الخط (MBL) بهامش واسع. حدد التحقيق الذي أجري عام 2004 في انفصال الناقلة بو رورا في ميلفورد هافن التحميل المفاجئ باعتباره آلية الفشل التقريبي، مع فراق خط واحد تحت حمولة تقدر بـ 3.2 أضعاف تصنيف MBL أثناء عاصفة العواصف.

من المرجح أن يحدث التحميل المفاجئ عندما:

• ترتفع السفينة بشكل مفرط في البحار ذات العوارض أو الإيواء
• يتم شد خطوط الإرساء بشكل مفرط، مما يؤدي إلى فقدان دعم السلسال
• يتم ترتيب الخطوط بزوايا غير مواتية لاتجاه الإثارة الأساسي
• تتغير حالة تحميل السفينة بشكل كبير، مما يؤدي إلى تغيير هندسة الخط والسطح
• يتسبب نطاق المد والجزر في تباطؤ الخطوط عند ارتفاع المياه

تآكل وتدهور حبل الأسلاك والسلسلة

إن مكونات الإرساء الفولاذية - الحبال السلكية والسلسلة وأجهزة التوصيل - على اتصال دائم بواحدة من أكثر البيئات تآكلًا على وجه الأرض. تعمل مياه البحر، جنبًا إلى جنب مع الإجهاد الميكانيكي الدوري، على تحفيز التآكل العام وتكسير التآكل الإجهادي (SCC). أظهرت الدراسات التي أجريت على سلاسل الإرساء البحرية المستردة انخفاضًا في مساحة المقطع العرضي بنسبة تصل إلى 30% في منطقة الرش بعد 10-15 عامًا من الخدمة ، حتى في الأنظمة التي تتم صيانتها جيدًا اسميًا.

تعتبر منطقة الرش - منطقة خط الإرساء التي تبلل وتجفف بالتناوب مع حركة الأمواج - هي بيئة التآكل الأكثر عدوانية لأنها تجمع بين توافر الأكسجين الكامل ودورات الترطيب والتجفيف المتكررة. يمكن أن تفقد روابط السلسلة في هذه المنطقة ما بين 2 إلى 4 ملم من القطر كل عقد، وهو ما يترجم مباشرة إلى انخفاض MBL نظرًا لأن قوة السلسلة تتناسب مع مربع قطر السلك.

مسارات فشل التآكل

• التآكل العام: فقدان المعدن الموحد يقلل من المقطع العرضي وقدرة الحمولة
• تأليب التآكل: الحفر العميقة الموضعية التي تعمل كمكثفات للإجهاد تحت الحمل الدوري
• تكسير التآكل الإجهاد: الشقوق الناتجة عن مزيج من إجهاد الشد والبيئة المسببة للتآكل، وخاصة في الفولاذ عالي القوة
• تآكل الشقوق: هجوم سريع في الفجوات الضيقة بين خيوط الأسلاك أو نقاط اتصال السلسلة
• التقصف الهيدروجيني: امتصاص الهيدروجين الذري الناتج عن الحماية الكاثودية أو تفاعلات التآكل، مما يؤدي إلى كسر هش في الفولاذ عالي القوة

يستحق التقصف الهيدروجيني اهتمامًا خاصًا لأنه غير بديهي، إذ يمكن أن يحدث في الأنظمة المحمية بشكل صحيح كاثوديًا. الحماية الزائدة (أكثر سلبية من -1,100 مللي فولت مقابل Ag/AgCl) تولد هيدروجينًا ذريًا مفرطًا على سطح الفولاذ، والذي ينتشر في المعدن ويقلل من صلابة الكسر. تُعزى العديد من حالات فشل سلسلة إرساء FPSO في العقد الأول من القرن الحادي والعشرين إلى تقصف الهيدروجين جنبًا إلى جنب مع تكسير التآكل الإجهادي.

التآكل والأضرار الميكانيكية عند نقاط الاتصال في Fairleads وقاع البحر

تتعرض خطوط الإرساء لتآكل ميكانيكي مركّز أينما تمر فوق أو من خلال هيكل ثابت. تعتبر الوصلات العارضة، والأوقاف، والبتات، ومنطقة الاتصال بقاع البحر جميعها مواقع يعمل فيها التآكل على إزالة المواد تدريجيًا من السطح الخارجي للخط، مما يعرض المكونات الداخلية الحاملة للهجوم البيئي المباشر.

بالنسبة للحبال السلكية، يؤدي التآكل عند الخيوط العادلة إلى تسطيح الأسلاك الخارجية، مما يزيد من إجهاد التلامس ويسرع من بدء تشققات التعب. يمكن أن تفقد خطوط إرساء الحبال السلكية ما يصل إلى 15% من قوة الكسر بسبب التآكل الناتج عن الرصاص قبل أن يتم اكتشاف أي ضرر خارجي مرئي لأن الضرر الأسوأ يحدث على الجانب السفلي من الحبل حيث يلامس سطح الرصاص.

بالنسبة لخطوط الألياف الاصطناعية، فإن التآكل خطير بنفس القدر. تعمل خطوط البوليستر وHMPE التي تعمل على حواف خشنة أو أسطح فولاذية متآكلة على تراكم كسر الألياف الخارجية الذي يمكن رؤيته بوضوح أثناء الفحص. ومع ذلك، فإن التآكل الداخلي — تآكل الألياف داخل قلب الحبل — يكون غير مرئي دون إجراء اختبارات إتلافية ويمكن أن يقلل القوة بنسبة 20-40% بدون أي علامة خارجية.

في قاع البحر، تتعرض السلسلة والحبل السلكي في منطقة الهبوط للتآكل بسبب المرجان أو الصخور أو الرواسب الخشنة. ويتفاقم هذا بسبب حقيقة أن منطقة الهبوط تتغير مع حركة السفينة وتغير المد والجزر، مما يعني أن قسمًا طويلًا من الخط يتعرض للسحب المتكرر عبر سطح قاع البحر.

الشد غير المناسب: الشد الزائد والفضفاض للغاية كلاهما خطير

إن التظاهر المطبق على خط الإرساء في وقت النشر له تأثير عميق على أدائه اللاحق ومخاطر الفشل. يؤدي كل من الإفراط في التوتر وانخفاض التوتر إلى خلق مسارات فشل، من خلال آليات مختلفة.

الإفراط في التوتر

عندما يتم شد خط الإرساء إلى ما هو أبعد من تصميمه، تتسطح هندسة السلسال. وهذا له نتيجتان. أولاً، تزداد قوة الاستعادة لكل وحدة إزاحة الوعاء بشكل كبير، مما يعني أن النظام يصبح أكثر صلابة وينقل أحمالًا ديناميكية أكبر من حركة السفينة إلى الخط. ثانيًا، يفقد الخط حاجزه السلسالي، وهو القدرة على امتصاص إثارة تردد الموجة من خلال التغييرات في شكل السلسال بدلاً من تمديد الخط المباشر. الخط المشدود إلى 50% من MBL حيث أن الشد المسبق له ما يقرب من ثلث عمر الكلال للخط المشدود إلى القيمة التصميمية البالغة 25% من MBL ، لأنه يعمل بمتوسط توتر أعلى ويواجه نطاقات حمل أكبر.

انخفاض التوتر

تسمح الخطوط قليلة الشد برحلات مفرطة للسفينة، مما يزيد من خطر التحميل المفاجئ كما هو موضح سابقًا. كما أنها تسمح للخط بالترهل على قاع البحر على مسافة هبوط أطول، مما يزيد من التعرض للتآكل. في أنظمة الإرساء متعدد الأرجل، إذا كانت بعض الخطوط مرتخية بينما البعض الآخر مشدود، فإن الخطوط الضيقة تحمل حصة غير متناسبة من الحمل البيئي وسوف تفشل في وقت أبكر مما توقعته تحليلات التصميم المتماثل.

تعد أخطاء الشد شائعة عند التثبيت لأن انحراف معايرة خلية تحميل الونش، والاحتكاك في الخيوط العادلة، والفرق بين الظروف الساكنة والديناميكية، كلها عوامل تؤدي إلى عدم اليقين. وجدت دراسة أجريت عام 2015 حول سلامة إرساء FPSO ذلك أكثر من 60% من أرجل الإرساء التي تم فحصها كانت لها قيم شد مسبق خارج نطاق تحمل التصميم بنسبة ±15% في وقت التفتيش، مع وجود أعداد متساوية تقريبًا فوق الهدف وتحته.

عدم كفاية التفتيش والصيانة المؤجلة

يمكن القول إن فشل خط الإرساء الذي كان من الممكن منعه عن طريق الفحص والاستبدال في الوقت المناسب هو النوع الأكثر الذي يمكن تجنبه. ومع ذلك، تظل الصيانة المؤجلة مساهمًا رئيسيًا في حوادث الإرساء في جميع أنحاء العالم. تخلق اقتصاديات العمليات الخارجية ضغوطًا لإطالة عمر خدمة الخط بما يتجاوز ما يوصي به التحليل الهندسي، خاصة خلال فترات انخفاض أسعار النفط عندما تواجه ميزانيات سلامة الأصول تخفيضات.

ويكمن التحدي في أن فحص الإرساء تحت سطح البحر أمر صعب حقًا. لا يمكن ملاحظة السلسلة والأسلاك في المياه العميقة بشكل مباشر دون نشر مركبات ROV، وحتى الفحص البصري للمركبات ROV له حدود - فهو لا يمكنه اكتشاف التآكل الداخلي، أو شقوق الإجهاد تحت السطح، أو القوة المتبقية لوصلة سلسلة متآكلة. لقد تحسنت تقنيات الفحص الصوتي والكهرومغناطيسي ولكنها لا تزال باهظة الثمن وتتطلب خبرة في الترجمة الفورية.

يُظهر تحليل حوادث الإرساء المُبلغ عنها إلى الرابطة الدولية لمنتجي النفط والغاز (IOGP) بين عامي 2001 و2020 أن ما يقرب من 35% من حالات فشل خط الإرساء الفردي وأكثر من 50% من حالات فشل الخطوط المتزامنة المتعددة حدثت في الأنظمة التي لم يتم فحصها خلال الفترة الموصى بها . هذا الارتباط لا يثبت العلاقة السببية - يمكن أن يفشل النظام على الرغم من الفحص الأخير - ولكنه يشير بوضوح إلى أن فجوات التفتيش مرتبطة بارتفاع معدلات الفشل.

الفجوات التفتيشية المشتركة

• الفشل في إجراء فحص تحت الماء لقطاعات السلسلة والأسلاك
• الفحص البصري فقط الذي يتجنب شقوق التعب تحت السطح
• لا يوجد قياس لقطر وصلة السلسلة لتحديد مقدار فقدان التآكل
• عدم وجود أجهزة مراقبة التوتر
• فترات تفتيش غير منتظمة تتخطى استطلاعات ما بعد الأحداث في موسم العواصف
• سجلات سيئة تجعل من المستحيل تتبع سجل الأضرار التراكمية

أخطاء التصميم والتثبيت التي تؤدي إلى وجود ثغرة أمنية متأصلة

تعود بعض حالات فشل خط الإرساء إلى الأخطاء التي حدثت قبل دخول النظام إلى الخدمة. تتضمن أخطاء التصميم افتراضات الحمل البيئي غير الصحيحة، وعوامل الأمان غير الكافية للإرهاق، وسوء اختيار مواد الخطوط للبيئة المحددة، والفشل في مراعاة ديناميكيات الفشل التدريجي (ما يحدث عندما يفشل خط واحد في نظام متعدد الأرجل ويجب أن تحمل الخطوط المتبقية الأحمال المعاد توزيعها).

الفشل التدريجي هو سيناريو خطير بشكل خاص. عندما يفشل خط واحد في إرساء برج متماثل مكون من 12 ساقًا، يزداد الحمل على الخطوط المجاورة بنسبة 20-30% تقريبًا اعتمادًا على التكوين. إذا كانت هذه الخطوط قريبة بالفعل من حد التصميم الخاص بها، فيمكن أن ينتشر الفشل بسرعة، مما يحول حدث فشل الخط الواحد إلى انفصال كامل كارثي. وقد تورطت آلية التعاقب هذه في فقدان المرسى عام 2017 بواسطة سفينة FPSO قبالة غرب أفريقيا، حيث أدى ما بدأ كفشل سلسلة واحدة إلى فقدان ثلاثة خطوط إضافية في غضون 90 دقيقة.

أخطاء التثبيت لها نفس القدر من الأهمية. إن عمق تضمين المرساة غير الصحيح، ودرجة السلسلة الخاطئة المثبتة في مقطع ما، واتجاه القيد العكسي عند الموصلات، وعدم كفاية تدابير مكافحة الدوران على الحبل السلكي، والفشل في إثبات تحميل النظام بشكل صحيح قبل التسليم، كلها عوامل ساهمت في فشل الإرساء الموثق.

التطرفات البيئية خارج نطاق التصميم

تم تصميم أنظمة الإرساء لتحمل مجموعة محددة من الظروف البيئية، والتي يتم التعبير عنها عادةً كحمل فترة عودة - على سبيل المثال، عاصفة مدتها 100 عام في خليج المكسيك. عندما تتجاوز الظروف الفعلية أساس التصميم، يرتفع احتمال الفشل بشكل حاد. العلاقة بين الحمل واحتمال الفشل في نظام الإرساء هي علاقة غير خطية إلى حد كبير: زيادة ارتفاع الموجة بنسبة 20% قد تنتج زيادة بنسبة 200-300% في حمل خط الإرساء بسبب الديناميكيات غير الخطية لهندسة السلسال وقوى السحب.

إن تقلب المناخ وإمكانية تغيير توزيعات شدة العواصف يعني أن الأنظمة المصممة منذ 20 إلى 30 عامًا وفقًا لبيانات الأرصاد الجوية التاريخية قد تواجه الآن ظروفًا تتجاوز افتراضات التصميم الأصلية. ولّد إعصار إيفان في عام 2004 أمواجًا في خليج المكسيك تجاوزت فترة العودة البالغة 100 عام في مواقع متعددة، وأدى إلى فشل الإرساء في سبعة مرافق إنتاج عائمة منفصلة ، وهي كثافة من حالات الفشل المتزامنة التي لم تكن متوقعة في أي نموذج مخاطر خاص بالمشغل.

بالإضافة إلى تحميل العواصف، يمكن للعوامل البيئية الأخرى أن تؤدي إلى تدهور أداء نظام الإرساء:

• الحركات المستحثة بالدوامة (VIM): يؤدي تساقط الدوامة المتناوبة من هيكل السفينة في تيارات قوية إلى إنشاء تذبذبات عرضية تولد أحمال رسو دورية شديدة لا يتم التقاطها دائمًا في تحليلات التعب في مجال التردد
• الانتفاخ في الأماكن المحمية: يمكن أن يخترق الانتفاخ طويل الأمد الخلجان والموانئ الهادئة عادة، مما يؤدي إلى رنين السفينة المثير عند الترددات التي لا يتمتع نظام الإرساء بتخميد كبير فيها
• عدم استقرار قاع البحر: يمكن أن تؤدي حركة الرواسب أو الشرائح البحرية أو تنظيف قاع البحر حول أسس المرساة إلى تغيير قدرة تثبيت المرساة أو هندسة الإرساء
• قاذورات: يزيد النمو البحري على السلسلة والأسلاك من أحمال السحب الهيدروديناميكية ويضيف الوزن، ويغير هندسة السلسال وتوتر الخط

أخطاء في اختيار المواد وقضايا جودة سلسلة التوريد

إن اختيار مادة خط الإرساء له آثار كبيرة على وضع الفشل وعمر الخدمة. تتميز المواد المختلفة بنقاط قوة ونقاط ضعف وخصائص فشل مختلفة بشكل أساسي، واختيار المادة الخاطئة للتطبيق - أو استخدام مادة محددة بشكل صحيح تم إنتاجها بجودة دون المستوى المطلوب - يمكن أن يؤدي إلى فشل كامن ينتظر حدوثه.

تعد جودة سلسلة التوريد مصدر قلق متزايد، خاصة بالنسبة للسلسلة. تم التعرف على سلسلة إرساء مزيفة أو سفلية - سلسلة تباع على شكل سبيكة عالية الجودة ولكن يتم إنتاجها فعليًا من فولاذ منخفض الجودة - في الأسواق الخارجية. وجد تحقيق أجري عام 2019 في سنغافورة أن ما يقرب من 8% من عينات سلسلة الإرساء الموردة للمشغلين الإقليميين فشلت في تلبية مواصفات الدرجة المذكورة ، مع وجود بعض العينات التي تحتوي على قيم MBL بنسبة 25-40٪ أقل من الرقم المعتمد. يعد اختبار الصلابة والتحليل الكيميائي عند نقطة الاستلام الطريقة الوحيدة الموثوقة للحصول على مثل هذه البدائل.

فشل الموصل والأجهزة: الروابط الأضعف

الأغلال، والدوران، وروابط التوصيل، ودبابيس الرصاص هي الواجهات الميكانيكية لنظام الإرساء. يتم تصنيفها عادةً إلى نفس MBL مثل المقاطع الخطية التي تتصل بها، ولكنها أيضًا نقاط تركيز الإجهاد، والتآكل، والتآكل. على الرغم من أن أعطال الأجهزة أقل تكرارًا من أعطال الخطوط، إلا أنها شديدة بشكل غير متناسب لأنها تميل إلى أن تكون مفاجئة وكاملة وليست تقدمية.

فقدان دبوس القيد هو وضع فشل موثق. إذا لم يتم ربط دبوس القيد بشكل صحيح (مؤمن بسلك أو دبوس كوتر)، فقد تؤدي حركة الوعاء ودوران الخط إلى فك الدبوس بمرور الوقت. بمجرد أن يتراجع الدبوس بشكل كافٍ، ينفتح القيد وتفقد ساق الإرساء بالكامل. يمكن منع وضع الفشل هذا تمامًا من خلال ممارسة التجميع الصحيحة، ولكنه يستمر في الحدوث بسبب أخطاء التجميع وعمليات التحقق غير الكافية.

يعد فشل الدوران مصدر قلق آخر في أنظمة الإرساء الدوارة. إن الدوران الذي يضبط ويوقف الدوران يجبر الخطوط التي تتصل بها على حمل الأحمال الالتوائية التي لم يتم تصميمها من أجلها، مما يؤدي إلى تسريع التعب. تعد المحامل الدوارة التي تتآكل وتتوقف شائعة في الأنظمة التي لا يتم فيها فحص وتشحيم المحامل الدوارة بانتظام - وهي صيانة يصعب تنفيذها في بيئة تحت سطح البحر.

الأسباب التشغيلية: العوامل البشرية والإخفاقات الإجرائية

ليست كل حالات فشل الإرساء لها أصولها في الفيزياء أو علوم المواد. تمثل القرارات البشرية والأخطاء التشغيلية جزءًا كبيرًا من الحوادث، لا سيما في رسو الموانئ والمحطات حيث يقوم مشغلو السفن وربابنة الرسو بإصدار أحكام في الوقت الفعلي في ظل الوقت والضغط التجاري.

تشمل العوامل المساهمة الشائعة في فشل العامل البشري ما يلي:

• عدم نشر خطوط كافية: إن استخدام خطوط أقل مما تتطلبه خطة الرصيف لتوفير الوقت، حيث يحمل كل خط متبقي حصة مرتفعة من الحمولة
• أنواع خطوط الخلط: يؤدي الجمع بين النايلون والبوليستر أو الأسلاك والخطوط الاصطناعية في نفس التكوين إلى إنشاء توزيع غير متساوٍ للصلابة، مما يتسبب في جذب الخطوط الأكثر صلابة لحمل غير متناسب
• عدم تشديد الخطوط بعد عمليات الشحن: عندما تقوم السفينة بتحميل أو تفريغ البضائع، يتغير حد طفوها وحوافها، وقد تصبح الخطوط التي تم شدها بشكل صحيح في البداية بطيئة أو مجهدة مع تقدم العملية
• تجاهل توقعات الطقس: استمرار العمليات أو البقاء في الرصيف عند تدهور الظروف الجوية يجب أن يؤدي إلى رسو إضافي أو مغادرة
• استخدام الخطوط المتدهورة: نشر الخطوط التي كان من المفترض إزالتها من الخدمة بسبب تلف ظاهر أو قدمها، وغالبًا ما يكون ذلك بسبب عدم توفر خطوط بديلة

وجدت دراسة فرع التحقيق في الحوادث البحرية في المملكة المتحدة (MAIB) لحوادث إرساء الموانئ بين عامي 2009 و2019 أن كانت العوامل البشرية هي السبب الرئيسي أو المساهم في 72% من جميع حالات فشل خطوط الإرساء وانفصال السفن في محطات المملكة المتحدة . ويؤكد هذا الرقم أن الحلول الهندسية وحدها غير كافية - فالثقافة التشغيلية، والتدريب، والانضباط الإجرائي لا تقل أهمية.

الزحف في الخطوط الاصطناعية: الفشل البطيء في ظل الحمل المستمر

حبال الألياف الاصطناعية - وخاصة HMPE وبدرجة أقل البوليستر - عرضة للزحف: الاستطالة البطيئة والمعتمدة على الوقت لخط تحت توتر مستمر. يؤدي الزحف في خط الإرساء إلى إطالة الخط تدريجيًا، مما يقلل من التوتر ويغير هندسة السلسال. إذا أصبحت الاستطالة كبيرة بما فيه الكفاية، فإن الخط يتراخى بشكل فعال ويفقد مساهمته في الإرساء بالكامل.

يمكن أن تزحف حبال HMPE (البولي إيثيلين عالي المعامل) بنسبة 1-3% من طولها تحت أحمال مستمرة تبلغ 20-30% MBL عند درجات حرارة مرتفعة. في البيئات البحرية الاستوائية حيث تقترب درجات حرارة الماء من 30 درجة مئوية، تكون معدلات زحف HMPE أعلى بكثير منها في تطبيقات الماء البارد. تعد حساسية درجة الحرارة هذه خاصية أساسية لبوليمر HMPE ولا يمكن تصحيحها عن طريق التصنيع الأفضل - ويجب إدارتها من خلال إجراءات التصميم ومراقبة التوتر وإعادة الشد.

التمزق الزاحف هو النتيجة القصوى للحمل الزائد المستمر. إذا تم تعليق خط HMPE أو البوليستر عند شد يمثل جزءًا كبيرًا من خط MBL الخاص به لفترة ممتدة، فسوف يفشل في النهاية حتى بدون أي تحميل دوري. يتناقص وقت التمزق بشكل كبير مع زيادة الحمل: الخط الذي قد يبقى 10000 ساعة عند 50% MBL قد يفشل في أقل من 100 ساعة عند 70% MBL.

ما تظهره بيانات الفشل في جميع أنحاء الصناعة

تسمح بيانات الحوادث المجمعة من مصادر متعددة - IOGP، وMAIB، والمكتب الأمريكي للسلامة والإنفاذ البيئي (BSEE)، والأدبيات الأكاديمية المنشورة - بتحديد بعض الأنماط الواسعة في أسباب فشل خط الإرساء. في حين أن جودة البيانات واكتمال التقارير تختلف اختلافًا كبيرًا بين المصادر، فإن الصورة التالية تظهر من تجميع السجلات المتاحة التي تغطي الفترة 2000-2023 تقريبًا:

• يُعد الإرهاق والأضرار التراكمية بمثابة آلية الفشل الأساسية في حوالي 40% من حالات فشل خطوط الإرساء البحرية
• يساهم التآكل كسبب رئيسي أو ثانوي في حوالي 30% من أعطال الحبال السلكية والسلاسل
• يمثل التحميل البيئي الشديد الذي يتجاوز أساس التصميم حوالي 15-20% من حالات الفشل، والتي تتركز في فترات أحداث العواصف المسماة
• تهيمن العوامل التشغيلية والبشرية على حوادث الإرساء في الموانئ، حيث تمثل أكثر من 60% من الأحداث في بيئات الموانئ
• تمثل حالات فشل الأجهزة والموصلات نسبة صغيرة ولكنها مستمرة تبلغ حوالي 5-8% من إجمالي الحوادث

ومن المهم أن نلاحظ أن هذه الفئات تتداخل إلى حد كبير. عادة ما يكون الخط الذي يفشل أثناء العاصفة متدهورًا بالفعل بسبب التعب والتآكل؛ قدمت العاصفة ببساطة الزيادة النهائية في الحمل الذي كان من الممكن أن ينجو منه الخط السليم. معظم حالات فشل خطوط الإرساء هي نتاج عمليات تدهور متزامنة متعددة، وليس سببًا واحدًا. ولهذا السبب فإن التفسيرات ذات العامل الواحد ("لقد فشلت بسبب العاصفة") تكون دائمًا غير كاملة ومضللة.

التدابير العملية التي تقلل بشكل مباشر من مخاطر الفشل

إن فهم أسباب الفشل لن يكون مفيداً إلا إذا أدى إلى اتخاذ إجراءات وقائية ملموسة. أثبتت التدابير التالية فعاليتها في تقليل معدلات فشل خط الإرساء بناءً على خبرة الصناعة وتحليل ما بعد الحادث.

مراقبة التوتر

تسمح أنظمة مراقبة شد الإرساء المستمر - باستخدام دبابيس الحمل عند الوصلات العادلة، أو خلايا الحمل تحت سطح البحر على قطاعات السلسلة، أو قياس التوتر الصوتي على الحبال الاصطناعية - للمشغلين باكتشاف التوتر الزائد، وفقدان التوتر بسبب الزحف أو فراق الخط، وتوزيع الحمل غير المتماثل عبر الأرجل. تتيح بيانات التوتر في الوقت الفعلي التي يتم إدخالها إلى نظام الإنذار اتخاذ إجراءات تصحيحية قبل أن تصبح الحالة المتدهورة فاشلة.

برامج التفتيش الهيكلي

باتباع إطار التفتيش الخاص بـ DNVGL-OS-E301 أو قواعد مجتمع التصنيف المكافئة، مع قياسات قطر السلسلة، والفحص البصري القائم على ROV، والاختبار الكهرومغناطيسي أو الصوتي للمكونات تحت السطح - عندما يكون ذلك مبررًا بالمخاطر - يوفر البيانات اللازمة لاتخاذ قرارات الاستبدال القائمة على الأدلة. يجب أن تكون عمليات التفتيش بعد العاصفة إلزامية وليست اختيارية.

تتبع حياة التعب

إن تجميع سجل التوتر - من البيانات المقاسة أو من تحليل الأرصاد الجوية الخلفية جنبًا إلى جنب مع تحليل الإرساء الديناميكي - ومقارنته بمنحنى تلف الكلال المحسوب يمنح المشغلين تقديرًا كميًا لعمر الكلال المتبقي. وهذا يسمح بالاستبدال المخطط له قبل الفشل، بدلاً من الاستبدال التفاعلي بعد الفشل.

التحقق من المواد عند الاستلام

يوفر التحقق من جهة خارجية لمواصفات درجة السلسلة والحبل السلكي عند نقطة التصنيع أو الاستلام - بما في ذلك اختبار الصلابة والتحليل الكيميائي واختبار الحمل الإثبات - ضمانًا بأن المكونات المثبتة تتوافق مع افتراضات التصميم.

أنظمة إدارة الإرساء

إن نظام إدارة الإرساء الموثق الذي يسجل تواريخ الخطوط ونتائج التفتيش وقرارات الاستبدال والحدود التشغيلية - والذي يستخدمه موظفو السفينة بشكل نشط بدلاً من تقديمه كتمرين ورقي - يخلق ذاكرة تنظيمية تمنع الانجراف البطيء نحو ظروف النظام المتدهورة التي تسبق العديد من حالات الفشل.
